Solutions techniques, conception 3D

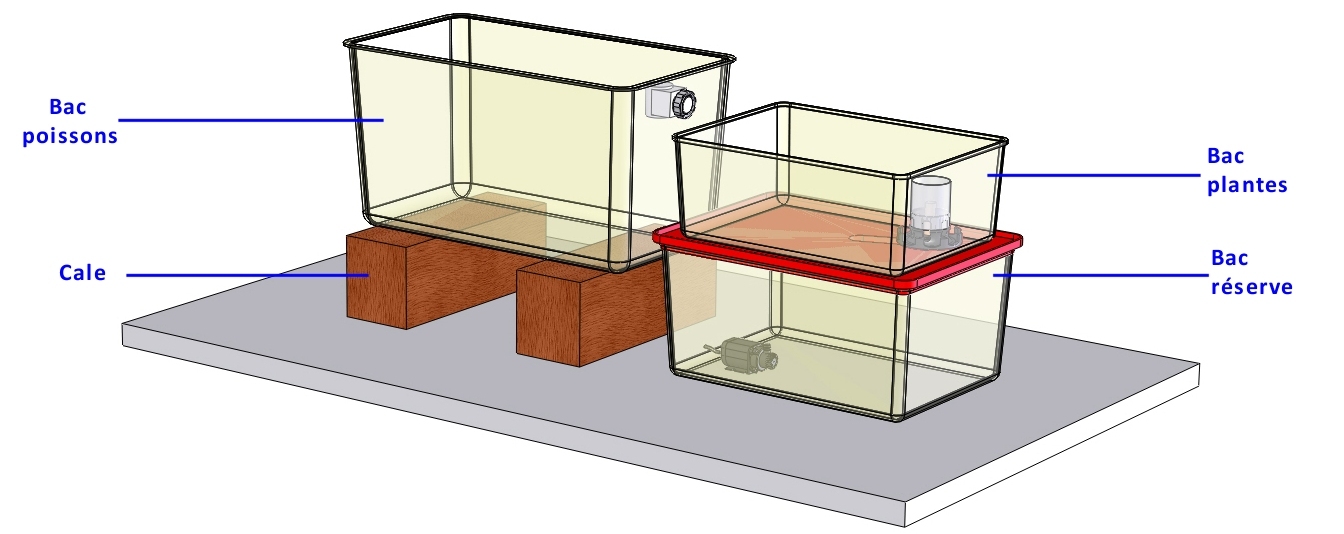

Les solutions techniques conception avec Solidworks

Réaliser l'entonnoir du siphon cloche :

• Contraintes de conception, l'entonnoir s'emboîte sur le tube de cuivre. prise de cote du diamètre avec le pied à coulisse numérique : 14,03 mm.

Réaliser la cloche du siphon cloche :

• Contraintes de conception, la partir supérieure du siphon s'emboîte sur le tube de plexi. prise de cote du diamètre avec le pied à coulisse numérique : 50,04 mm.

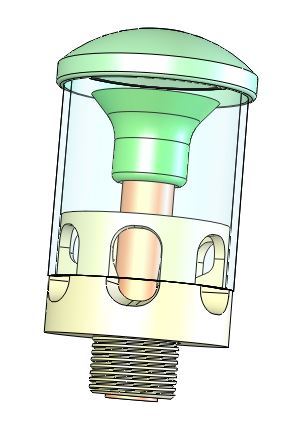

Siphon cloche assemblé sur sa base (réalisée par l'enseignant)

Réaliser le support du tube trop plein de l'aquarium :

• Contraintes de conception, la partie verticale du support s'emboîte sur le tube de plexi. prise de cote du diamètre avec le pied à coulisse numérique : 30,2 mm.
• Contraintes de conception, la partie horizontale du support s'emboîte sur le tube de polypropylène bleu. prise de cote du diamètre avec le pied à coulisse numérique : 16,3 mm.

Pièce brute donnée aux élèves

Pièce réalisée par les élèves
